背景
XX 团队发现，当多个虚拟机（子机）部署在同一台 S6 标卡母机上时，即使 IO 压力未达到物理机瓶颈，多子机同时下发 IO 会导致性能下降。
SPDK 侧定位发现，4 个核（线程）中仅有 2 个核处理大量 IO 请求，而另外 2 个核几乎空闲。问题的直接原因在 SPDK 单核性能达到瓶颈，最终导致子机 IO 性能劣化。
问题现象和初步分析
XX 团队使用的子机挂载的数据盘为 2 队列盘，初步怀疑子机仅通过盘的第一个队列下发 IO，导致多个盘的 IO 集中到 SPDK 的单个核上。简化模型如下：
- SPDK 使用 2 个核（CPU 0 和 CPU 1）。
- 所有盘的第一个队列（mq0）均映射到 SPDK 的 CPU 0 ，第二个队列（mq1）映射到 CPU 1。
- 多个子机的 IO 请求均通过 mq0 下发，导致 CPU 0 过载，而 CPU 1 空闲。
Linux 多队列（Multi-Queue）机制
Linux Kernel 会为硬盘的每个队列（mq）各自分配一个 cpu_list，如下所示： mq0 绑定到 CPU 0-7，mq1 绑定到 CPU 8-15 。运行于指定 CPU 的进程提交 IO 请求就会发送到 CPU 关联的 mq 上。
ubuntu@VM-16-202-ubuntu:~$ cat /sys/block/vda/mq/0/cpu_list
0, 1, 2, 3, 4, 5, 6, 7
ubuntu@VM-16-202-ubuntu:~$ cat /sys/block/vda/mq/1/cpu_list
8, 9, 10, 11, 12, 13, 14, 15因此，首先解决 IO 请求不均问题的方案是尝试将 XX 团队的子机中的一半业务进程/线程绑定到 mq1 对应的 CPU 上。
然而，在 XX 团队的子机上查看 cpu_list 却得到了以下结果：只有 CPU 1 分配给了 mq1 。这明显不符合预期，并且在这种情况下也不可能通过将多个线程绑定到单个 CPU1 上来解决问题。
[root@VM-0-3-centos ~]# cat /sys/block/vda/mq/0/cpu_list
0, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15
[root@VM-0-3-centos ~]# cat /sys/block/vda/mq/1/cpu_list
1问题深入定位
不同母机机型的影响
很自然的，我们首先怀疑是 Centos 子机内核有 bug，但中间有一个小插曲：XX 团队的同学发现在 S5 母机上的子机，mq 对应的 cpu_list 却又是均匀的，如下所示。（这里有一个隐藏点，CentOS 上的 mq 对应的 cpu_list 和我前面贴的 ubuntu 子机的 cpu_list 不一样， CentOS 的某个 mq 对应的 cpu 是间隔的，ubuntu 的某个 mq 对应的 cpu 是连续的。）
[root@VM-0-19-centos ~]# cat /sys/block/vda/mq/0/cpu_list
0, 2, 4, 6, 8, 10, 12, 14
[root@VM-0-19-centos ~]# cat /sys/block/vda/mq/1/cpu_list
1, 3, 5, 7, 9, 11, 13, 15不同的母机机型会导致相同的子机内核产生不同的 cpu_list 分配逻辑，这是一个很有意思的点，难道和虚拟化还相关？从这一点出发，对比两种机型上的子机的 xml 配置，发现了一个可疑的点：两者对子机 CPU 拓扑结构配置不同，同样 16 核的子机，S6 机型配置了超线程。进一步，通过在 S6 机型上将配置从 8 核 2 超线程模式修改成 16 独立核模式，重启子机后发现盘队列的 cpu_list 也就变均匀了。
# S6 机型
<topology sockets='1' cores='8' threads='2'/>
# S5 机型
<topology sockets='1' cores='16' threads='1'/>这表明 问题与超线程（Hyper-Threading）相关，而非虚拟化（QEMU）本身的问题。进一步将 bug 范围缩小到子机内核为硬盘队列映射 cpu 的处理函数中。
Linux Kernel 多队列映射逻辑分析
CentOS 7 的长期支持（LTS）内核基于 Linux 3.10，而 Multi-Queue（blk-mq）特性在 3.13 版本引入。对比 Linux Upstream 3.13 和 CentOS 定制内核 为盘队列映射 cpu 的处理函数实现，发现了关键差异。
Linux Kernel Upstream 3.13 逻辑

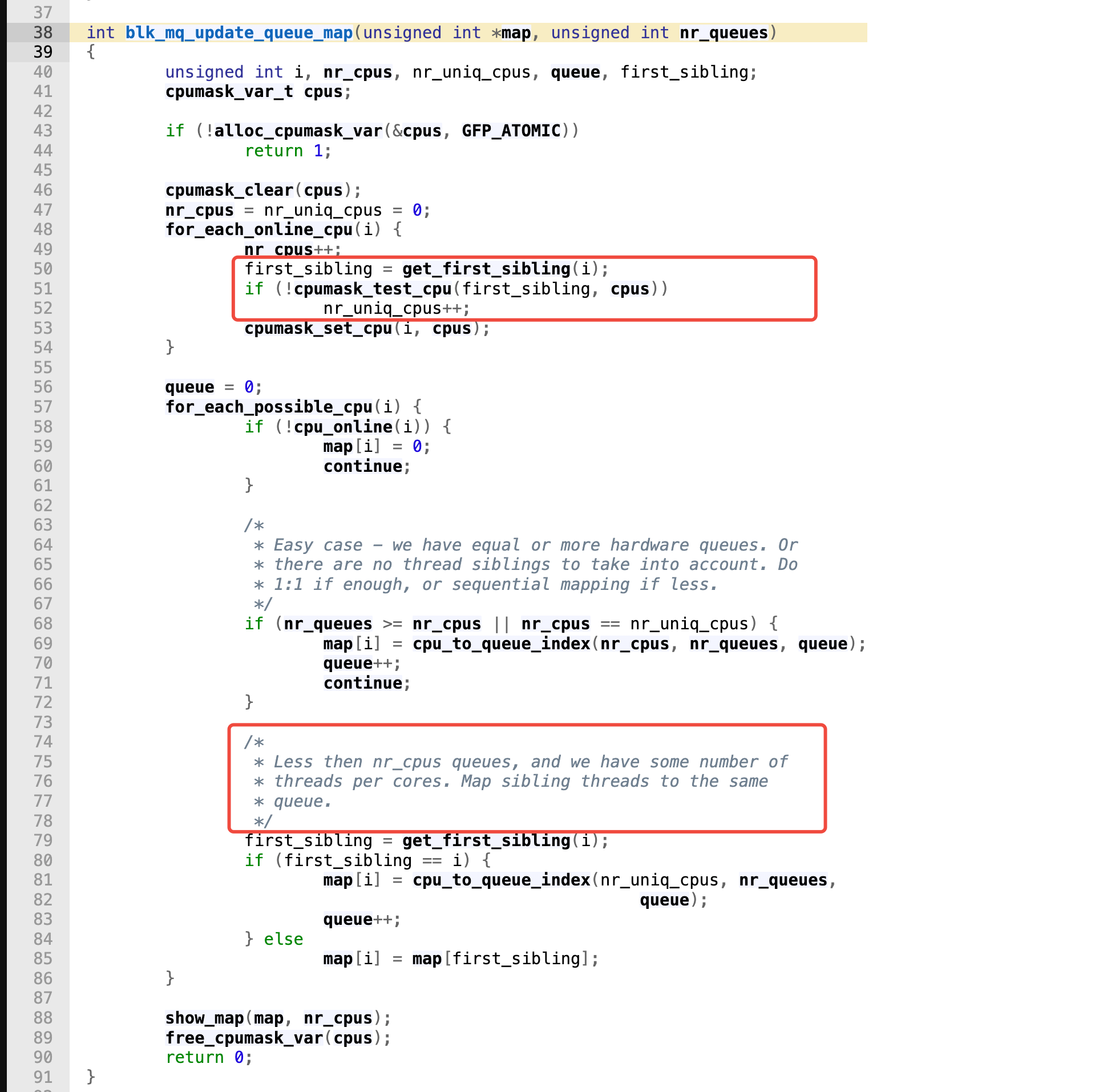

首先可以看到blk_mq_update_queue_map() 函数中确实感知了超线程，一开始就怀疑是超线程处理逻辑有问题，该函数的主要逻辑如下：
- 遍历所有 online 的 cpu，并统计所有 CPU （
nr_cpus）和非超线程 CPU （nr_uniq_cpus）的数量； map数组用于记录 cpu 核到队列的映射；- 若 队列数 > CPU 数 或 无超线程，则直接将 CPU 按顺序映射到盘的队列上；
- 当存在超线程核时，使用
nr_uniq_cpus作为参数去计算 CPU 到队列号的映射关系，并且将同一个超线程的 cpu 映射到第一个超线程核已经映射的队列号上。例如，CPU 0 和 CPU 1 互为超线程，首先 CPU 0 会通过cpu_to_queue_index计算出来映射到 mq0，继续循环到 CPU 1，发现该 CPU 对应于超线程 CPU 0，因此执行map[i] = map[first_sibling];将当前 CPU 1 也映射到 mq0；
在详细分析 blk_mq_update_queue_map 函数的逻辑后，我们发现就算存在超线程，CPU 在多队列间应该也是均衡的。并且在不存在超线程的情况下，最后的结果应该也不是 CentOS 上 cpu_list 分配的表现，也应该是前 8 个 CPU 映射到 mq0，后 8 个 CPU 映射到 mq1（这里回到了我们最前面的发现，正常情况下，ubuntu 和 CentOS 不同的 cpu 分配表现）。
CentOS 定制内核逻辑
那么只有一种可能，CentOS 没有采用 Linux upstream queue map 的方法。我在 Github 上找到了以下代码，最后找 XX 团队的同学确认，他们使用的内核源码中的函数实现确实和这段代码一致：
- 首先为每个队列分配一个 CPU；
- 然后感知超线程，将线程核分配给同一个队列；
这段代码有一个明显的问题，在盘的队列数为 2 时（简化一下条件），并且当 CPU 按顺序互为超线程时（如 CPU 0/1、CPU 2/3…），除前 2 个 CPU 外，其余 CPU 均被映射到同一队列（mq0），导致 mq1 仅绑定到单个 CPU（如 CPU 1）。
static int cpu_to_queue_index(unsigned int nr_queues, const int cpu,
const struct cpumask *online_mask)
{
// ....
return cpu % nr_queues;
}
int blk_mq_map_queues(struct blk_mq_tag_set *set)
{
// ...
for_each_possible_cpu(cpu) {
/*
* First do sequential mapping between CPUs and queues.
* In case we still have CPUs to map, and we have some number of
* threads per cores then map sibling threads to the same queue for
* performace optimizations.
*/
if (cpu < nr_queues) {
map[cpu] = cpu_to_queue_index(nr_queues, cpu, online_mask);
} else {
first_sibling = get_first_sibling(cpu);
if (first_sibling == cpu)
map[cpu] = cpu_to_queue_index(nr_queues, cpu, online_mask);
else
map[cpu] = map[first_sibling];
}
}
return 0;
}解决方案
问题基本定位，主要问题在于 CentOS kernel 感知了超线程，但是又没有像 upstream 代码感知超线程核数量来建立 CPU 到队列的映射。
- 短期规避
- 在 S6 机型上，将子机配置改为 独立核模式（
threads='1'），避免超线程影响。 - 长期修复
修改 CentOS 内核的
blk_mq_map_queues()，使其与 Linux Upstream 逻辑一致，基于nr_uniq_cpus计算队列映射，确保超线程核均衡分布。总结
从多盘性能问题定位到 SPDK 核间压力不均，再子机中盘队列映射的 CPU 异常；从怀疑虚拟化的影响，到进一步分析 Linux Kernel 感知超线程核的优化，为多队列盘分配 CPU 的逻辑；最终定位到 CentOS 内核在某些超线程场景下多队列盘 CPU 映射异常的原因。
